Wir bieten Systeme für Türen und Fenster Schüco.
Energieeffiziente , passiv, PVC und Aluminium.


ALUMINIUMSYSTEME SCHÜCO UND YAWAL

Bei unserer Aluminiumproduktion verwenden wir sehr gut geprüfte und technologiach ausgearbeitete Systeme, die Langlebigkeit , Zuverläßigkeit und Energiesparung gewähren. Wir bieten an: kalte Fenster – Tür -Systeme, warme Fenster – Tür -Systeme, Aluminium-Fassaden Fenster mit YAWAL und SCHÜCO Profilen.

Aluminium-Systeme Yawal

FA 50N YAWAL SYSTEM

Beschreibung des Systems

Das System ermöglich leichte Pfosten-Riegel-Schutzwände zu entwerfen und auszuführen.

Das FA 50N System wird in der Gruppe, hinsichtlich der Wärme-, Schalldämmung und Windbeständigkeit, der auf dem Markt besten zugänglichen Schutzwänden klassifiziert. Dank der großen Vielzahl an Lösungen in dem System, ist eine beliebige Gestaltung der Fassade in geometrischer und farblicher Hinsicht möglich. Die technischen Parameter wurden nach Anforderungen der Europäischen Produktnorm  PN-EN 13830:2004 bewertet.



FA50N Yawal System

FA50N Yawal System







Vorteile des Systems:

  • es ermöglicht Konstruktionen mit unterschiedlichen Formen und Größen gemäß  Vorstellungen des Architektem zu realisieren,
  • dank der Vielfalt an Systemversionen erfüllt es alle geltenden Normen betreffs Wasserisolierung, Wärmedämmung  und Feuerschutz-Dämmung,
  • eine große Auswahl an Abdeckleisten ermöglicht abwechslungsreiche, visuelle Ergebnisse für Schutzwand zu erreichen,
  • es besteht die Möglichkeit, Profile zu biegen,
  • das System bietet eine große Auswahl an Sorten mit verschiedenen Parametern,
  • es besteht die Möglichkeit, mit anderen  Yawal-Systemen zu verbinden.







Technische Parametr  FA  50N

Luftdurchlässigkeit

Klasse AE 1200 gemäß PN-EN 12152

Wasserdichtheit

Klasse RE 1200 gemäß PN-EN 12154

Wärmedurchgangskoeffizient

Uf = von 1,2 W/m2K gemäß PN-EN ISO 10077-2

Widerstand gegen Windbeanspruchung

1800 Pa gemäß PN-EN 13116

Schalldämmung

Rw (C, Ctr) = 44 (-2, -5) dB gemäß PN-EN ISO 140-3

Schlagwiderstand

Klasse I4, E3 gemäß PN-EN 14019

Einbruchwiderstand  RC2, RC3 RC4 gemäß  PN-EN 1627

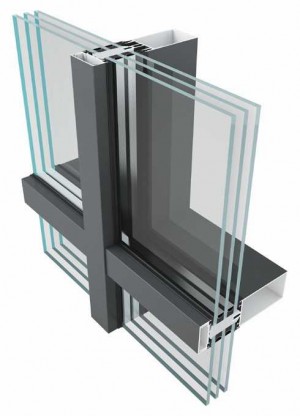

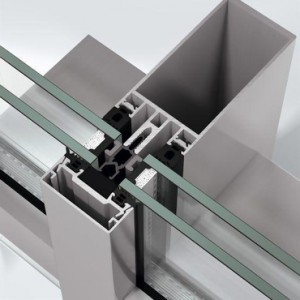

FA 50N HI YAWAL SYSTEM



Beschreibung des Systems

Das System FA 50N HI mit den besten Eigenschaften der Wärmedämmung. Ein modernes und sehr energiesparendes System, mit sehr hoher Wasser-und Winddichtheit. Es lässt die Heizungskosten der Gebäude bedeutend reduzieren. Ausgezeichnet geeignet für Anwendung in Büro-Objekten und öffentlichen Gebäuden. Es schafft dabei große Möglichkeiten für den Architekten. Das System verfügt über die besten Parameter unter Produkten dieser Klasse, zugänglich auf dem Markt. Ein einmaliges System von Füllungen und Möglichkeit der Anwendung von Zwei-Kammer-Scheiben, lassen hervorragende Parameter der Wärmedämmung erzielen.



FA50N HI Yawal System

FA50N HI Yawal System





Vorteile des Systems:

  • es ermöglicht die Realisierung von Konstruktion mit unterschiedlicher Form ( Wende, Einknickungen, polygonaler Verlauf),
  • das System erfüllt alle Anforderungen betreffs Wasserdichtheit, Wärme-und Schalldämmung,
  • eine große Vielfalt an Abdeckleisten erlaubt abwechslungsreiche visuelle Effekte für Schutzwand zu erreichen,
  • es gibt die Möglichkeit, Profile zu biegen
  • es gibt die Möglichkeit, mit anderen Yawal-Systemen zu verbinden.



Technische Parametr  FA  50N  HI

Luftdurchlässigkeit

Klasse AE 1200 gemäß PN-EN 12152

Wasserdichtheit

Klasse RE 1200 gemäß PN-EN 12154

Wärmedurchgangskoeffizient

Uf = 0,63 W/m2K gemäß PN-EN ISO 10077-2

Widerstand gegen Windbeanspruchung

1800 Pa gemäß PN-EN 13116

Schalldämmung

Rw (C, Ctr) = 44 (-2, -5) dB gemäß PN-EN ISO 140-3

Widerstand gegen Schlagen

Klasse I4, E3 gemäß PN-EN 14019

Einbruchwiderstand RC2, RC3 RC4 gemäß PN-EN 1627





TM 77HI YAWAL SYSTEM



Systembeschreibung

Das System TM 77HI ist eine innovative Lösung, die  hervorragende Wärme – und Schaldämmung,- Wasser – und Windschutz, und gleichzeitig hohe Sicherheitsparameter erreicht. Die Flügel – und Rahmenprofile des TM 77HI –Systems  bestehen aus zwei Aluminiumteilen, die mit Isolierband abgetrennt sind. Die Rolle der Wärmedämmung erfüllen dafür vorgesehene Lösungen, Kammerisolierung mit System von Zwei-Komponenten-Zentraldichtung und Füllung der Profil-Außenfläche im Bereich der Wärmebrücke mit Hilfe von Dämmstoffen.

Die Fensterbautiefe beträgt 77 mm für den Rahmen und 86,4 mm für den Flügel. Die sichtbare Mindestbreite der nach innen geöffneten Fensterkonstruktion beträgt  52,1 mm für den Rahmen und 31,9 mm für den Flügel. Die Höhe der Glasleiste beträgt 22 mm.



TM77HI Yawal System

TM77HI Yawal System







Vorteile des Systems:

  • es erlaubt Energie zu sparen, was sichtbar zur Senkung der Heizungskosten führt,
  • das System ermöglicht die Fertigung von großflächigen Konstruktionen, welche eine moderne Gestaltung der Fassade und der Innenräume erlauben,
  • es arbeitet mit Vielfalt von Beschlägen und Steuereinheiten zusammen,
  • das System erlaubt, moderne Konstruktionen in unterschiedlichen Konfigurationen und Systemen zu realisieren,
  • die im System angewandten, einzigartigen Lösungen  der Wärmedämmung erlauben, einen  ausgezeichneten Wert vom Wärmedurchgangskoeffizient auf Niveau von Uf = 0,8-1,5 2/m2K zu erzielen















Technische Parameter TM 77HI  Fenster TM  77HI  Tür

Luftdurchlässigkeit

Klasse 4 gamäß PN 12207:2001

Klasse 4 gemäß PN-EN 12207:2001

Wasserdichtheit

E1650 gemäß PN-EN 12208:2001

E900 gemäß PN-EN 12208:2001

Wärmedurchgangskoeffizient

Uf = 0,8 ÷ 1,5 W/m2K gamäß PN-EN ISO 10077-2:2005

Uf = 0,9 ÷ 1,4 W/m2K gemäß PN-EN ISO 10077-2:2005

Schalldämmung

Rw = 39 ÷ 48 dB gemäß PN-EN ISO 140-3

Rw = 36 ÷ 45 dB gemäß PN-EN ISO 140-3

Beständigkeit gegen Einbruch RC2, RC3, RC4 gemäß PN-EN 1627:2012 RC2, RC2N, RC3, gemäß PN-EN 1627:2012





TM74 YAWAL SYSTEM

Das System dient zum Entwerfen von Fenstern,Türen und Vitrinen  von hohen Wärmedämmungsparametern,  bestimmt für Anwendung in Wohnungsbauobjekten, in öffentlichen und industriellen Gebäuden. Die angewandten  Isolatoren aus Polyamid, verstärkt mit Glasfasern, sind zusätzlich mit Polyurethanschaum gefüllt. Das System ermöglicht, Konstruktionen mit großem Abmessungen zu entwerfen, wegen Anwendung von verstärkten Profilen im System von außen und von innen.  Große Vielfalt an Spezialprofilen ermöglicht Ferster mit sehr guten Wärmeparametern zu fertigen, in entsprechendem Maß und eine beliebige Art von Fenstern zusammen zu stellen.





Vorteile des Systems:

TM74 Yawal System

TM74 Yawal System

  • Das System erlaubt, moderne Fensterkonstruktionen in verschiedenen Konfigurationen und Systemen zu realisieren,
  • es ist möglich, Profile zu biegen,
  • es ermöglicht, die Fenster in Fassadensyetemen zu montieren,
  • die Wärmedämmung der Profile erlaubt die Gebäudenutzungskosten zu optimieren,
  • die Winkelprofile erlauben Konstruktionselemente unter einem beliebigen Winkel zu fertigen,
  • Profile von verschiedener Breite ermöglichen, eine breite Palette von modernęn Beschlägen und individuelle Tür-und Fenstergriffe anzuwenden,
  • Breite der Profile ermöglicht die Anwendung von versteckten Scharnieren und  ferngesteuerten Schlößern,
  • ein einzigartiges System der Verteilung von Luftzirkulation im Profilraum erlaubt die Konstruktionen mit großer Wärmedämmung zu fertigen,
  • es ist möglich, mit Andersen Yawal – Systemem zu verbinden





Technische Parameter TM 74 HI  Fenster   TM 74 HI  Türen

Luftdurchlässigkeit

Klasse 4 gemäß PN-EN 12207:2001

Klasse 4 gemäß PN-EN 12207:2001

E 1050 gemäß PN-EN 12208:2001

E 900 gemäß PN-EN 12208:2001

Luftdurchgangskoeffizient

Uf = 1,2 W/m2K Uf = 1,2 W/m2K

Schalldämmung

Rw = 31-44 dB gamäß PN-EN ISO 140-3

Rw = 28-42 dB gemäß PN-EN ISO 140-3

Beständigkeit gegen Einbruch RC2, RC2N, RC3 RC2, RC2N, RC3

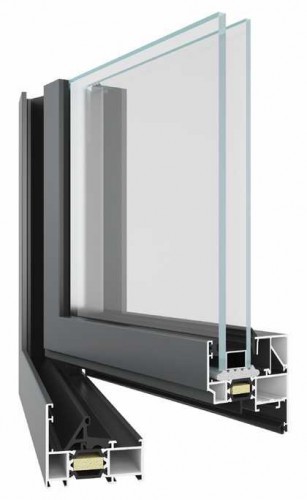

TM 62HI YAWAL SYSTEM

Firma Yawal hat ihr Angebot um das System von TM 62HI erweitert. Es ist ein System, in dem die Profile aus  2 Aluminiumteilen bestehen, voneinander mittels Isolierbänder abgetrennt. Der Raum zwischen den Isolatoren wird durch Isolierstoff von guter Qualität ausgefüllt, das durch seine Lage die Erreichung einer niedrigen Wärmedurchgangskoeffizient günstig beeinflußt.

Die Verbesserung des Isoliervermögens erfolgt auch durch Anwendung von speziellen Unterlagselementen im Raum zwischen der Scheibe, und dem Rahmenprofil oder Flügelprofil. Das System erfüllt alle Anforderungen betreffs  öffentlicher Gebäuden mit großer Verkehrsstärke als auch Wohngebäuden.



TM62 HI Yawal System

TM62 HI Yawal System





Vorteile des Systems:

  • Wärmedurchgangskoeffizient auf Niveau von Uf = 1,3-2,45 W/m2·K,
  • das System von TM 62HI ist wärmer als  das System von TM 62 um 20-40%,
  •  die Energieersparnis, und somit Minderung der Heizungskosten des Gebäudes,
  • es ist möglich, in der Kerbe versteckte unsichtbare Scharniere und Beschläge anzuwenden,
  • es erlaubt, Konstruktionen von Fenstern, Türen und Vitrinen mit erhöhtem Widerstand gegen Einbruch auszuführen,
  • es ist möglich, Profile in der Softline – Version (abgerundete Kanten), auszuführen
  • es ist möglich, Profile zu biegen,
  • es besteht die Möglichkeit, mit anderen Yawal – Systemem zu verbinden.















Technische Parametr  TM  62  HI

Luftdurchlässigkeit

Klasse bis 4 gemäß PN-EN 12207:2001

Wasserdichtheit

Klasse E1050 gemäß PN-EN 12208:2001

Schalldämmung

Rw= 30-44 dB gemäß PN-EN ISO 140-3

Wärmedurchgangskoeffizient

1,3-2,45 W/(m2·K) gemäß PN-EN ISO 10077-2:2005

Widerstand gegen Einbruch RC4 gemäß PN- EN 1627:2012

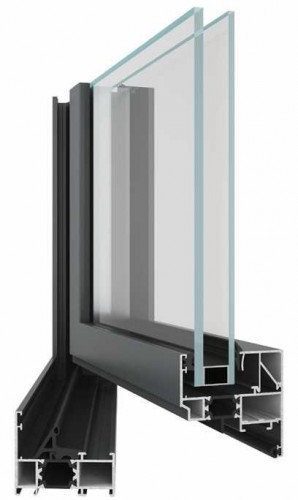

TM 62 YAWAL SYSTEM

Es ist ein Drei-Kammersystem von Aluminiumprofilen, zum Ausführen von modernen Ferster-und Türkonstruktionen mit hoher Wärmedämmung. Das System erfüllt  hohe Anforderungen an öffentliche Gebäude mit großem Personenfluß (Schulen, Ämter, Krankenhäuser, Banken) und an Wohnungsgebäude, z.B.  Appartements. Das System ermöglicht die Fertigung von Fenstern mit versteckten, von außen unsichtbaren Flügeln. Das erlaubt Konstruktionen mit großem Maß zu bilden, wegen Anwendung von verstärkten Profilen von außen, so wie von innen. Große Vielfalt an Spezialprofilen ermöglicht, ökonomisch Ferster in entsprechender Große auszuführen und unterschiedliche Arten von Fenstern beliebig zu gestalten.



TM62 Yawal System

TM62 Yawal System



Vorteile des Systems

  • es ist möglich, in der Kerbe versteckte, unsichtbare Scharniere und Beschläge anzuwenden,
  • es erlaubt, Konstruktionen von Fenstern, Türen und Vitrinen mit erhöhter Einbruchsicherheit auszuführen,
  • die Softline-Profile  erlauben Ferster mit abgerundeten Kanten auszuführen,
  • die Winkelprofile erlauben, Konstruktionselemente  unter einem beliebigen Winkel zu bauen,
  • es besteht die Möglichkeit, Profile zu biegen,
  • man kann unterschiedliche Arten von Füllungen anwenden,
  • es besteht die Möglichkeit, mit anderen Yawal – Systemem zu verbinden.





Technische Parameter  TM 62  2.1  Fenster  TM 62  2.1  Türen



Luftdurchlässigkeit

Klasse bis 4 gemäß PN-EN 12207:2001

Klasse bis 2 gemäß PN-EN 12207:2001

Wasserdichtheit

Klasse E1050 gemäß PN-EN 12208:2001

Klasse 3A gemäß PN-EN 12208:2001

Schalldämmung

Rw= 32-42 dB gemäß PN-EN ISO 140-3

Rw= 35-44 dB gemäß PN-EN ISO 140-3

Wärmedurchgangskoeffizient

2,02-2,51 W/(m2·K) gemäß PN-EN ISO 10077-2:2005

2,2-2,65 W/(m2·K) gemäß PN-EN ISO 10077-2:2005

Widerstand gegen Einbruch RC2, RC3, RC4 RC2, RC3

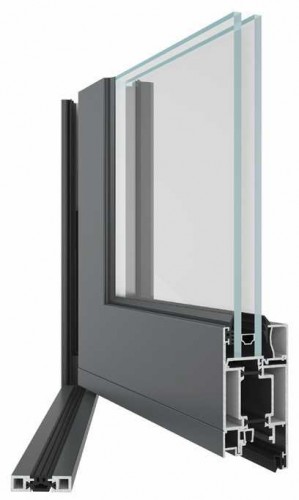

PI 50N YAWAL SYSTEM

Es ist ein ausgebautes System von Aluminiumprofilen, zum Ausführen von modernen, Wärmedämmung erfordernden, verschiedenen Typen von Fenstern und Türen, Vitrinen, Trennwänden und Windfängen. Materialsatz erlaubt Türen mit Oberflächenscharnieren und mit Scharnieren, befestigt in der Profilkerben, zu konstruieren. Dieses System hat etwas niedrigere Dämmwerte im Vergleich zu fortgeschritteneren Systemen, bei wesentlich niedrigerem Preis. Es erlaubt gleichzeitig dieselbe Lösungen anzuwenden, wie im Falle der Systeme mit erhöhten Dämmwerten.



PI50 N Yawal System

PI50 N Yawal System



Vorteile des Systems:

  • das System ermöglicht verschiedene Lösungen mittels minimaler Profilmenge zu konstruieren,
  • die Einschnittscharniere  und das ganze System der in der Kerbe anzubringenden Beschläge zur schnellen Montage verbessern die Produktion und verbessern die Nutzungsqualität,
  • zusätzliche Profile ermöglichen die Türen in Form von Schaufensterreihe zu bebauen,
  • das System ermöglicht Konstruktionen mit großen Abmessungen zu fertigen, wegen Nutzung von verstärkten Profilen in Anordnung von außen als auch von innen,
  • die Winkelprofile erlauben Konstruktionsmodule unter einem beliebigen Winkel zu bauen,
  • das System besitzt eine Originallösung von dreifacher Dichtung,
  • eine Vielfalt von Beschlägen und zwei Arten der Montage von Scharnieren sichern Vielseitigkeit,
  • es ist möglich,  mit anderen Yawal – Systemen zu verbinden.











Technische Parameter  PI 50N   Fenster   PI 50  Türen  PI 50N  outword



Luftdurchlässigkeit

Klasse 4 gamäß PN-EN 12207

Klasse 3 gemäß PN-EN 12207

Klasse 4 gemäß PN-EN 12207

Wasserdichtheit

Klasse E750 gemäß PN-EN 12208

Klasse A5 gemäß PN-EN 12208

Klasse E750 gemäß PN-EN 12208

Wärmedurchlasskoeffizient

Uf=2,2-2,7 W/m2K gemäß PN-EN ISO 10077-2:2005

Uf=2,3-2,7 W/m2K gemäß PN-EN ISO 10077-2:2005

Uf=2,3-2,7 W/m2K gemäß PN-EN ISO 10077-2:2005

Schalldämmung

Rw=30-40 dB gemäß PN-EN ISO 140-3

Rw=30-40 dB gemäß PN-EN ISO 140-3

Rw=30-40 dB gemäß PN-EN ISO 140-3

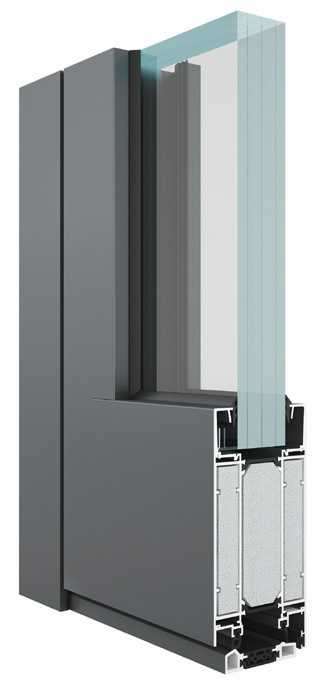

TM 75EI YAWAL SYSTEM

Das System dient zum Ausführen von Brandschutzwänden der Türen mit Feuerbeständigkeitsklassen El 15; El 30; El 45; El 60, die als außen und innere Scheidewände angewendet werden. Es läßt eine große Vielfalt an Tür-, Wandkonstruktionen sowie ihre Kombinationen zu produzieren. Es ermöglicht auch  die Fertigung von rauchdichten Konstruktionen. Die wärmedämmenden Profile des Systems  TM 75 EI bestehen aus zwei Aluminiumteilen, dem inneren und dem außen-Teil, getrennt voneinander mit Isolierbändern. Die Rolle der Dämmung in den Profilen erfüllen Bänder aus  glasverstärktem Polyamid, mit einer Breite von 32mm. Die Profile werden in zwei Bauvarianten produziert, die sich in Grad der Füllug der Kammern aus Aluminiumprofilen mit feuerbeständigen Isoliereinsätzen unterscheiden.

TM75 EI Yawal System

TM75 EI Yawal System







Vorteile des Systems:



  • große Möglichkeiten der Anwendung als innere und äußere – Scheidewände
  • sie wurden als rauchdicht in der Klasse  Sm, Sa, klassifiziert
  • Stoffe wurden als feuerhemmend (NRO) klassifiziert,
  • eine große Auswahl an Konstruktionslösungen von Trennwänden, über Vitrinen und einflügelige Tür als auch Doppeltür, auch in Version mit Oberlicht und Seitenlicht,
  • hohe Wärmedämmung,
  • eine große Auswahl an Füllungen mit der Stärke  von 8 bis 50 mm.

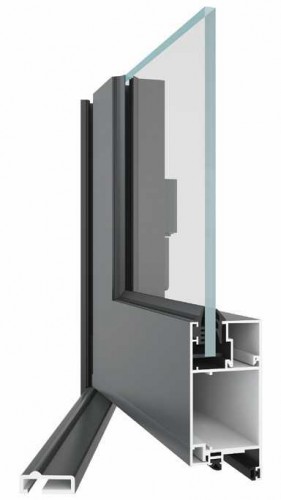

PBI 40E YAWAL SYSTEM

Systembeschreibung

Das System dient zum Ausführen von Trennwänden und Konstruktionen zur inneren und äußeren Bebauung, wie etwa: Türen, Fenster, nicht tragende Trennwände, Vitrinen, Boxen, die keine Wärmedämmung erfordern. PBI 40E ist für Anwendung in Wohnungsbauobjekten, öffentlichen und industriellen Gebäuden als innere Trennwände bestimmt. Türen und Wände des Systems PBI 40E können auch als äußere Trennwände angewendet werden, nur in solchen Fällen, wenn im Bereich der Wärmedämmung und Wasserdichtheit keine Anforderungen gestellt werden und wenn statische Berechnungen den Einfluß von Windbelastungen berücksichtigen.

PBI40 E Yawal System

PBI40 E Yawal System





Vorteile des Systems:

  • es gibt die Möglichkeit, rauchdichte Konstruktionen auszuführen,
  • es wird zur  ökonomischen Bebauung der Innenräume von hohem ästhetischem- und Nutzkomfort  verwendet
  • Möglichkeit der Ausführung von Bogenkonstruktionen,
  • es ist auch möglich, die Wände unter einem beliebigen Winkel auszuführen, dabei auch unter 90 und 135 °
  • Anwendung von dergleichen Beschlägen und Zubehör, wie in Systemen PBI 50N und PI 50N,
  • es ist möglich, mit anderen  Yawal – Systemen zu verbinden.





















Technische Parameter  PBI  40E



Aktionskraft

Klasse 2 gemäß PN-EN 12217

Mechanische Beständigkeit

Klasse 5 gemäß PN-EN 12400

Rauchdichtheit

Klasse Sa, Sm gemäß PN-EN 13501-2

Schalldämmung

Rw=22-32 dB gemäß PN-EN ISO 140-3

Technische Zulassung AT-15-6924/2012





PBI 50N YAWAL SYSTEM

Beschreibung des Systems

Das System dient zum Ausführen von Trennwänden und Konstruktionen zur inneren und äußeren Bebauung, wie etwa Türen – auch Pendeltüren, Fenster – auch Schalter, nichttragende Trennwände, Vitrinen, Boxen, die keine Wärmedämmung erfordern. Die Profilitefe von 50 mm macht es zu einem der stärksten Profile auf dem Markt in dieser Gruppe. Das System verfügt über technologische Lösungen, übernommen aus dem früher eingeführten „ warmen „ System PI 50N im Bereich von in der Kerbe versteckten Scharnieren

Das Zubehör und die Beschläge sind gemeinsames Merkmal dieser Systeme. Die eingeführte Vereinheitlichung erlaubt die Konstruktionen schnell auszuführen, wobei die Möglichkeit der Vorfertigungsfehlern vermieden wird. Die ästhetischen Werte der Konstruktion werden durch hohe Qualität der Bearbeitung der Profiloberfläche hervorgehoben: Pulverbeschichtung und Eloxierung. Es werden Erzeugnisse in beliebigen Farbenangeboten,  gamäß RAL – Bezeichnungen angeboten.



Vorteile des Systems:

PI50 N Yawal System

PI50 N Yawal System

  • es ist möglich, rauchdichte Konstruktionen auszuführen,
  • es erlaubt, Pendeltüren und Schalter auszuführen,
  • es ist möglich, Bogenkonstruktionen auszuführen,
  • es ist auch möglich, die Wände unter einem beliebigen Winkel, dabei auch unter 90 und 135° auszuführen,
  • eine große Auswahl an Profilen, dabei verstärkten Pfosten, erlaubt Konstruktionen mit großen Abmessungen auszuführen,
  • es ist möglich, mit anderen Yawal – Systemen zu verbinden,
  • es ist möglich, einflügelige und zweiflügelige Ganz-Glastüren zu konstruieren, geöffnet nach innen und nach außen,





Technische Parameter

Luftdurchlässigkeit

Klasse 2 gemäß PN-EN 1227

Aktionskraft

Klasse 2 gemäß PN-EN 12217

Mechanische Beständigkeit

Klasse 5 gemäß PN-EN 12400

Rauchdichtheit

Klasse Sa, Sm gemäß PN-EN 13501

Schalldämmung

Rw=22-32 dB gemäß PN-EN ISO 1

Technische Zulassung  AT-15-6924/2012





DP 150T YAWAL SYSTEM

Beschreibung des Systems

Das System DP 150T erlaubt die Hebe-Schiebetüren zu konstruieren. Die Aluminiumprofile zur Konstruktion von Hebe-Schiebetüren sind so entwickelt, um hohe Parameter der Wärmedämmung zu erzielen. Das System DP 150T erlaubt, die Konstruktionen von der Höhe bis 3300 mm und Flügelgewicht bis 400kg auszuführen. Die Hebe-Schiebebeschläge sichern Komfort und einfache Bedienung sogar von so großen und schweren Flügeln. Die Türen dieser Art werden als innere und äußere Trennungen, Ausgänge auf die Terrasse und als Türen in Wintergärten angewendet.

DP150 T Yawal System

DP150 T Yawal System

Vorteile des Systems:

  • es erlaubt,  systemgerecht sehr große Verglasungselemente zu öffnen,
  • es ist möglich, verschiedene Type  von Füllungen anzuwenden,
  • es gibt keinen Effekt der zuknallenden Flügeltüren,
  • es ist möglich, mit anderen Yawal – Systemen zu verbinden,
  • es ist möglich, Zwei -, sowie   Drei-Führungskonstruktionen zu konstruieren





Technische Parameter

Luftdurchlässigkeit

Klasse 4 gemäß PN-EN 12207

Wasserdichtheit

Klasse 9A gemäß PN-EN 12208

Wärmedurchgangskoeffizient

Uf= od 1,2 W/m2K

Windbeständigkeit

C3 gemäß PN-EN 12210

Schalldämmung

Rw=  bis 32 dB gemäß PN-EN ISO 140-3

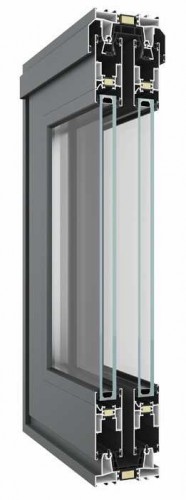

DP 100 YAWAL SYSTEM

Die Schiebe – und Hebe-Schiebetüren zur äußeren und inneren Raumbebauung.  Das System von Schiebe-Türen DP 100 ist eine moderne Lösung von hohen Qualitätsparametern, deren Grundlage die Aluminiumprofile mit thermischer Trennung DP 100 sind, bestimmt für Außen – und Innenbebauung der Räume, Wohnungsbau, vorwiegend individueller Wohnungsbau und öffentliche Gebäude.

DP100

Vorteile des Systems:

  • es erlaubt eine systemgerechte Öffnung von sehr großen Verglasungselementen
  • es ist möglich, verschiedene Arten von Füllungen anzuwenden,
  • es gibt keinen Effekt der zuknallenden Türen,
  • es ist möglich, mit anderen Yawal – Systemen zu verbinden,
  • es ist möglich, Zwei – als auch Drei-Führungskonstruktionen zu konstruieren,





Technische Parameter   DP  100

Luftdurchläßigkeit

Klasse 4 gemäß PN-EN 12207

Wasserdichtheit

Klasse 9A gemäß PN-EN 12208

Wärmedurchgangskoeffizient

Uf=  oder  1,2 W/m2K

Windbeständigkeit

C2 gemäß PN-EN 12210





DP 180 YAWAL SYSTEM

Die modernsten Systeme der Hebe-Schiebetüren, hervorragend insbesondere für Einfamilienhäuser als Ausgang auf die Terrasse und Wintergärten . Es bewährt sich auch in öffentlichen Gebäuden zur Gestaltung der Büroräume. Das System DP 180 hat die höchste  Wärmedämmung auf dem Markt und die Möglichkeit, sehr große Konstruktionen auszuführen.

DP180 Yawal System

DP180 Yawal System





Eigenschaften und Vorteile des Systems:

  • die größte Dicke der Füllung  – bis 61 mm,
  • hervorragende Wärmedämmung – Uf= 1,04W/m2K,
  • die Möglichkeit, die Türen mit sehr großen Parametern und Gewicht der Füllung  sogar 500 kg, auszuführen
  • es ist möglich, die Verbindung der Ganzglasecke unter einem Winkel von 90˚ auszuführen,
  • keine architektonischen Barrieren – es ist möglich, die Türen mit versenkter Schwelle auszuführen,
  • sehr gute Parameter der Wasserdichtheit und der Winddurchlässigkeit,
  • es ist möglich, ein automatisches System für Öffnen und Schließen der Tür zu montieren,
  • Beschläge mit Mikroventilation,
  • Möglichkeit der Montage von Füllungen von der Außenseite.

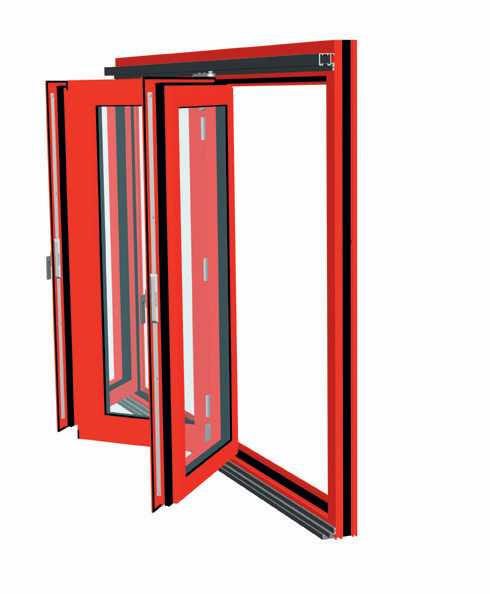

Faltsysteme  PBI 50N, PI 50N, TM 62HI, TM 74HI



Beschreibung des Systems

Diese Lösung  erlaubt die Teilung der Räume in separate Bereiche. Die Konstruktion läßt sich als Außenkonstruktion mit Wärmedämmung realisieren, bei Nutzung der Profile von Systemen PI50N, TM62HI und TM74HI, und als innere Trennwände aus dem System PBI50N. Im Rahmen der Lösung werden zwei Arten von Beschlägen angeboten: Beschläge vorgesehen für patio und spezialisierte Lösung der Tür-Scharniere. Die Anwendung von Schienen in Kombination mit oberem Wagen ermöglicht das Falten der Tür in Paket, unabhängig von den Bedingungen in Bodenhöhe.  Die Vielseitigkeit der Lösung ermöglicht auch Ausführung der Falttüren ohne untere Elemente der Konstruktion , die Führung wird unter dem Boden montiert.



Systemy harmonijkowe Yawal

Faltsysteme  Yawal



Vorteile des Systems:

  • es ermöglicht eine segmentgerechte Öffnung großer Räume,
  • es erfordert wenig Platz,
  • einfach und sicher in der Nutzung,
  • leise, kein Effekt der zuknallenden Tür,
  • große  Gestaltungsmöglichkeiten,
  • sie erlauben die Räume ab zu trennen, ohne Notwendigkeit zusätzliche Elemente einzuführen, die den wertvollen Raum wegnehmen.









Aluminium-Systeme SCHÜCO

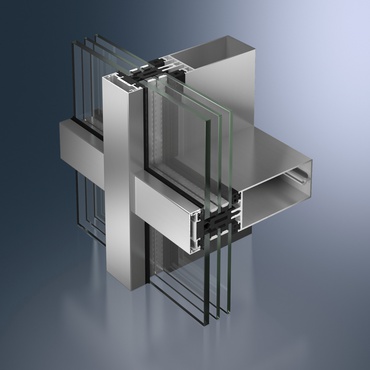

Pfosten – Riegel – Fassaden

Die Gruppe von Fassadensystemen Schüco bietet eine große Palette an Pfosten-Riegel-Konstruktionen, die erlauben verschiedene architektonische Konzepte auszuführen.

Die Lösungen bessieren auf geprüften  Schüco –Systemen  FW 50+ und  FW 60+  und garantieren maximale Flexabilität im Energiebereich, Sicherheitsbereich, Automatik und Design.



fasady okna słupowo ryglowe

Ökonomische Warm-Kalt-Fassaden in Form von Fensternbändern und Öffnungskonstruktionen, als auch Modulenfassaden vom großen Vorfertigungsgrad sind auch zugänglich wie auch Konstruktionen mit verschiedenem Design der Stahlprofile oder Fassaden, basierend auf Strangkonstruktion. Besonders interessante architektonische Lösungen bieten die Systeme der großflächigen Strukturverglasung und geometrisch ausgebauter Dachfenster.

Geprüfte Pfosten-Riegelfassaden Schüco bieten das höchste Niveau der Qualität und Sicherheit.

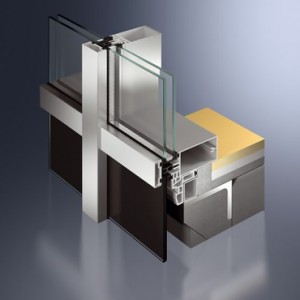

Strukturfassaden

Mit Hilfe von Systemen der Strukturverglasungen ist die Ausführung besonders atraktiver architektonischer Lösungen von absolut glatter Fläche möglich. Das ermöglicht genauso das Ganz-Glas-System, in dem die intergierten Öffnungselemente sich nicht von festen Modulen unterscheiden, als auch die Entwicklung einer klassischen Pfosten-Riegelkonstruktion Schüco FW 50+ i FW 60+, in der es sichtbare Aluminiumprofile nur von innen gibt, von außen dagegen ist nur eine schmalle Silikonfuge sichtbar.

fasady okienne strukturalne

Elementierte Fassaden

Auch untypische architektonische Projekte mit Nutzung von wertvollen Stoffen unterliegen  Grundsätzen ökonomischer Planung und Ausführung. Deswegen hat Schüco eine elementierte Fassade entwickelt, die, bassierend auf geprüften Systemlösungen und einem kompleten Modulensystem, alle Komponente enthält, notwendig zur effektiven und ökonomischen Fertigung und Montage. Es lassen sich Systemvarianten einer wärmegedämmten Fassade mit umlaufenden Rahmen realisieren oder Konstruktionen mit Strukturverglasung. Die Wirtschaftlichkeit der Lösung resultiert aus großem Grad der Vorfertigung der Elemente bei Einhaltung von Design-Möglichkeiten. Das flexible Mitspielen einzelner Komponente ermöglicht eine optimale Anpassung der Konstruktion an spezifische Objektanforderungen.

okienne elementy otwierane

Öffnungselemente

Die Größe von Ferster – und Türsystemen Schüco ermöglicht den Architekten und Planern die Schaffung von verschiedenen Lösungen der Öffnungselementen an Fassaden und Dachfenstern.

Dank genau angepasstem Systemzubehör ist es möglich eine optimale Erfüllung aller Anforderungen der Zukunftsarchitektur im Bereich der Energie, Sicherheits und Automatik. Ein perfekt abgestimmtes Design von Fenstern und Türen gewährt ein einheitliches Aussehen des Gebäudes, unabhängig von der Funktion und Bereich der Anwendung der Öffnungselemente.



Feuerschutz / Rauchschutz

Schüco bietet im Bereich des Feuer – und Rauchschutzes eine große Palette an Systemen zur beliebigen Anwendung. Diese Systeme als Elemente werden gemäß geltender Vorschriften eingebunden  und zusammen mit Fassadenkonstruktionen und Dachdächern zugelassen. Mehr Info finden Sie unter  Feuerschutz.   Andere Informationen:

Feuerschutzsysteme mit Widerstand  30 Minuten

  • FW 50+BF
  • FW 60+BF
  • FW 50+AOS BF

Einfache Feuerschutzkonstruktion

  • FW 50+E30



Wintergärten:        Komfort, draussen zu wohnen

Die Wintergärten der Firma Schüco geben das Gefühl des Wohnkomforts im Einklang mit der Natur, völlig unabhängig von Jahreszeiten und äußeren Wetterbedingungen. Unabhängig davon, ob wir mit den vorgefertigten Materialien zu tun haben, oder mit Design-Originalvarianten oder mit einem reichen Programm von zusätzlichem Zubehör, wie etwa Ventilationseinrichtung oder Verdunkelungssysteme: die Wintergärten der Firma Schüco können jeden Traum verwirklichen.

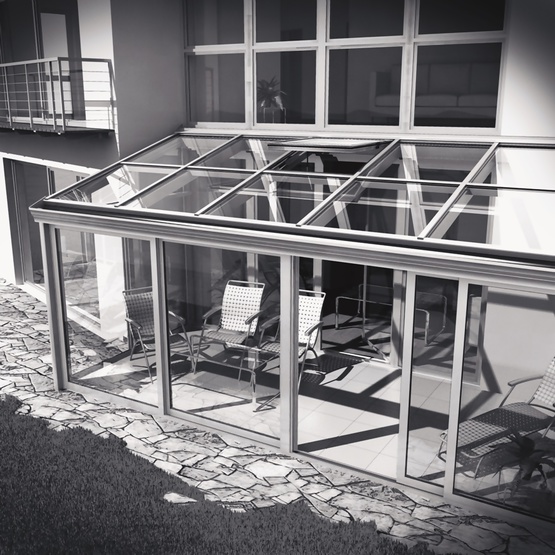

Das System von Wintergaerten Schüco CMC 50



Das System der Wintergärten Schüco  CMC 50 legt neue Wertmaßstäbe der Energieeffizient und architektonischen Freiheit an.



Das System der Wintergärten Schüco CMC 50  ist Teil der System-Modulärplatform, die auf Fassadensystem von Schüco SMC 50 basiert. Reduzierte Anzahl von Elementen und ein großer Grad der Vorfertigung von Modulen  (Sparren) ermöglichten die Zeit der Ausführung wesentlich zu verkürzen und demzufolge, die Gesamtkosten zu reduzieren. Hervorragende Eigenschaften der Wärmedämmung garantieren maximale Energieersparnis.

ogrody zimowe schucoVorteile des Produkts:

  • modularer Bau der Dachprofile und einfache Verbindung des Dachs mit vertikalen Wänden bei Nutzung weniger Elemente,
  • hervorragender Wärmeschutz wegen niedrigerer Werte des Wärmedurchgangskoeffizients Uf  Sparren und der Haube (1,0 – 1,6 W/m2K),
  • es ist möglich, alle typischen Wintergärten auszuführen,
  • Elemente verantwortlich für die Statik der Konstruktion, sind versteckt innen, um ein einwandfreies Aussehen zu gewähleisten



Vorteile für Verbraucher und Ausführer:

  • geringer Lagerbedarf, dank dem Modular-System,
  • Teildichtungen, integriert mit Profilen,
  • Montage mit wenig Werkzeugsbedarf.
